汉都新苑


汉都新苑

汉都新苑案例说明

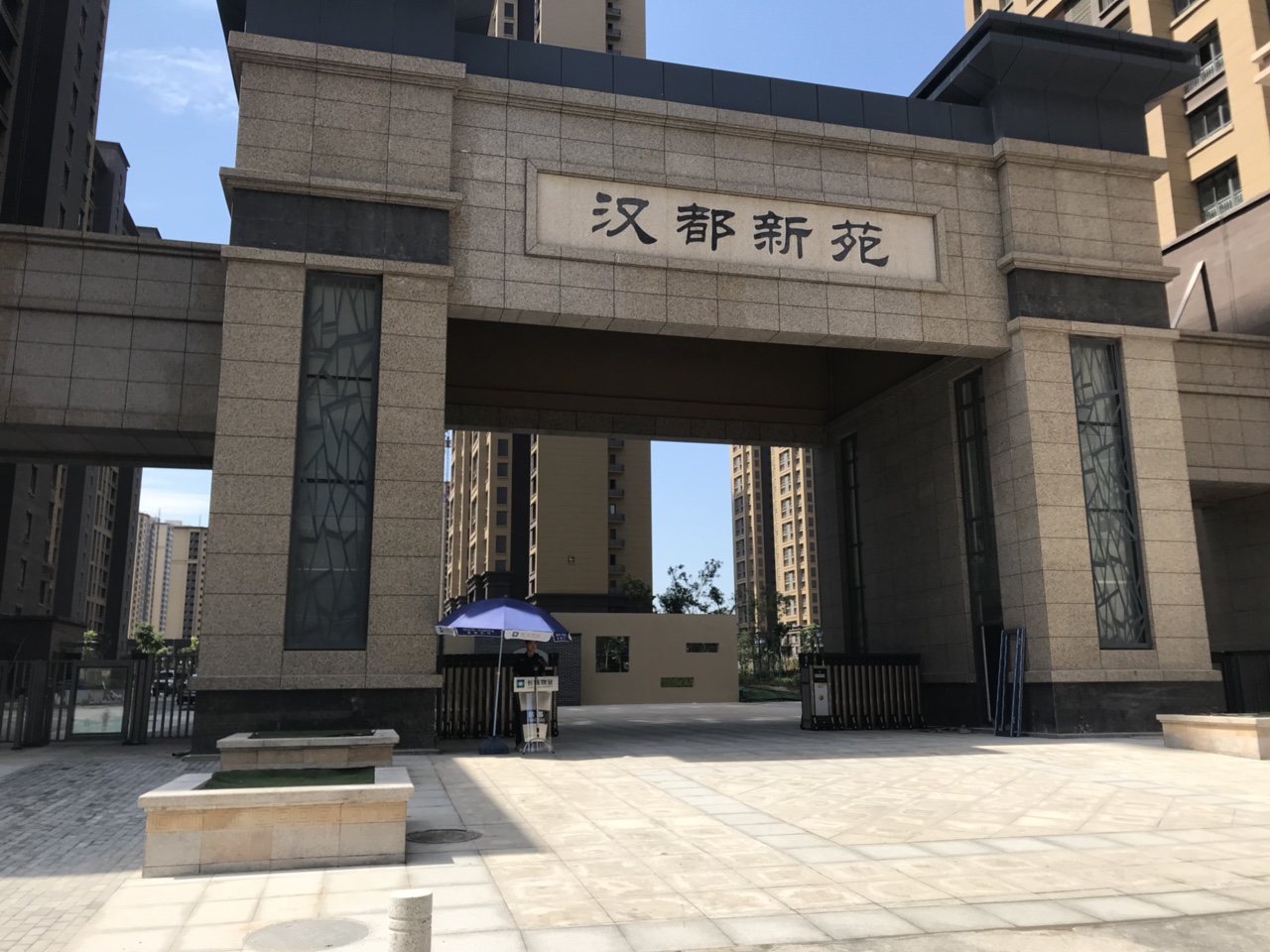

项目楼盘:汉都新苑

户型面积:130

安装内容:新风系统

简述:新风系统采用地送顶回全热回收中央新风除霾净化换气系统。



新风系统方案定制过程:

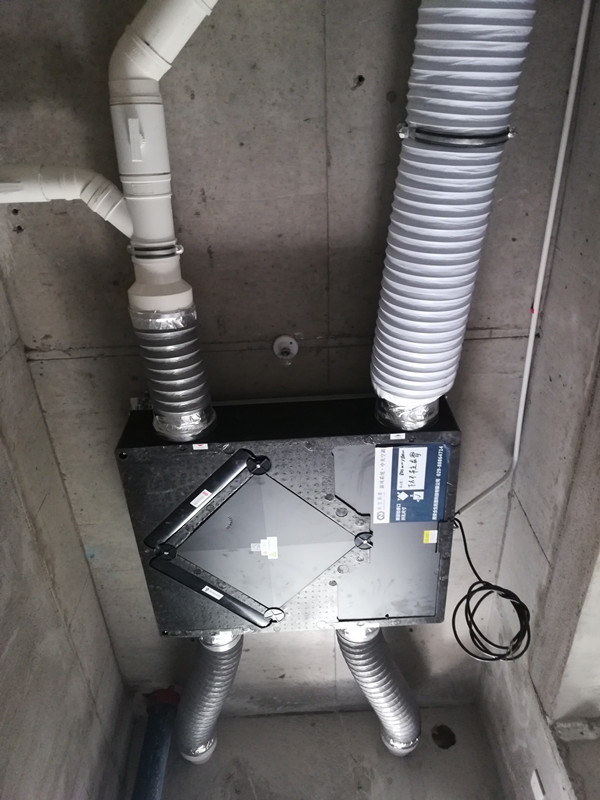

户型为3室2厅,130㎡平层,由于考虑到建筑结构安全性,同时,室内地面至天花板交房净高为2.7米,装修方案为节省空间需尽可能贴梁吊顶,因此通风管路不宜采用过梁器。综合以上因素,考虑合理的新风气流组织和舒适节能效果,Z终采用地送顶回全热回收中央新风净化换气系统,主机定在厨房吊顶内。

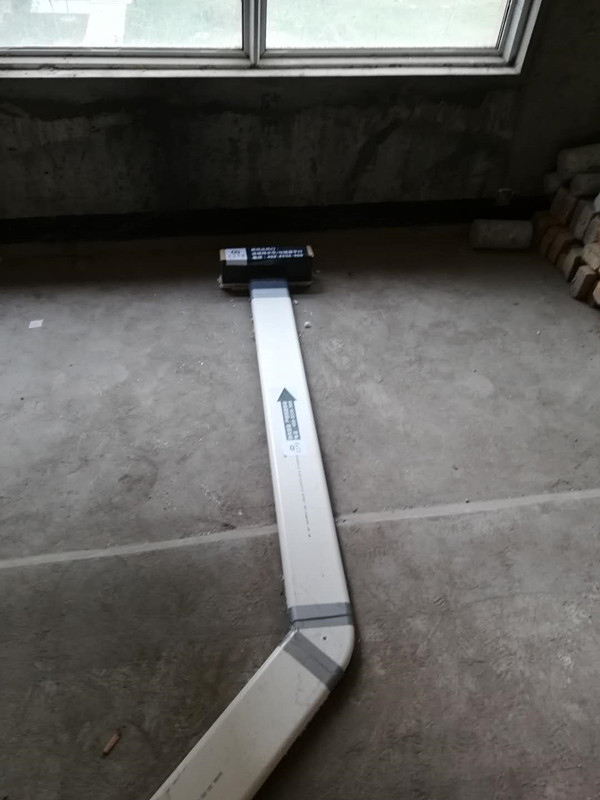

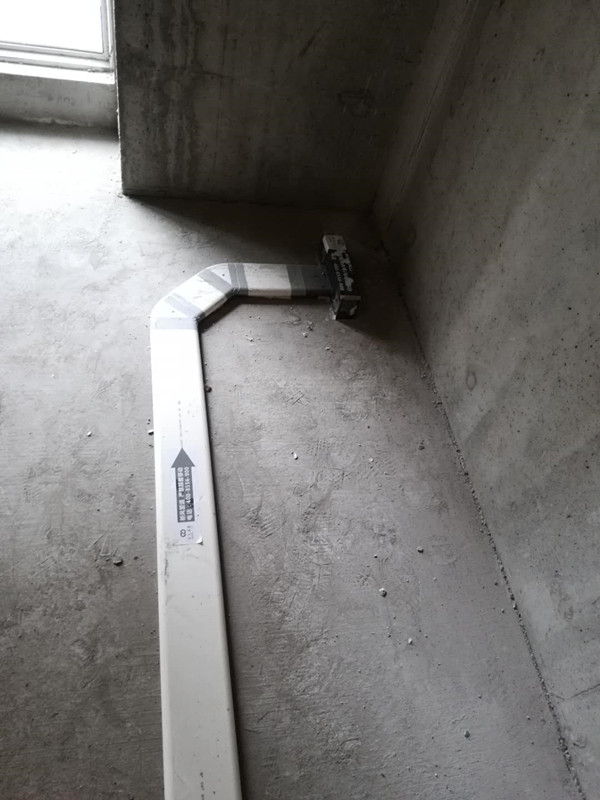

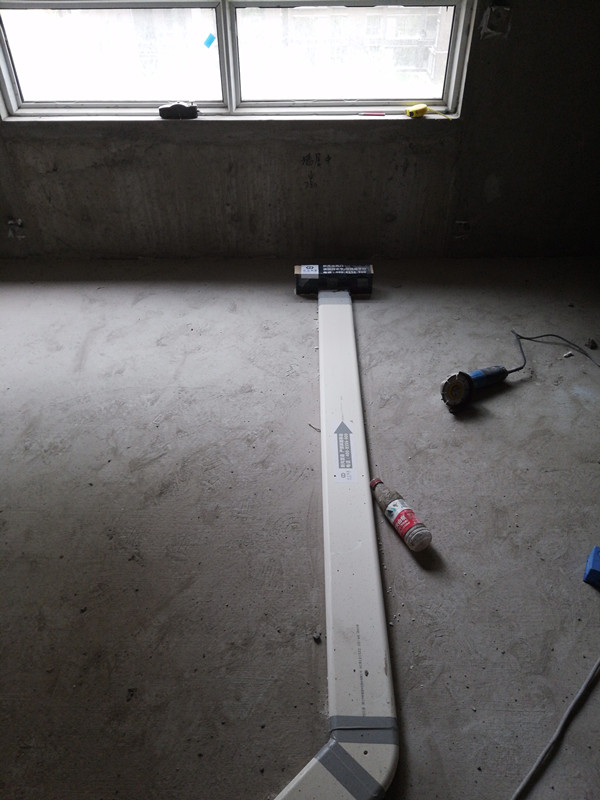

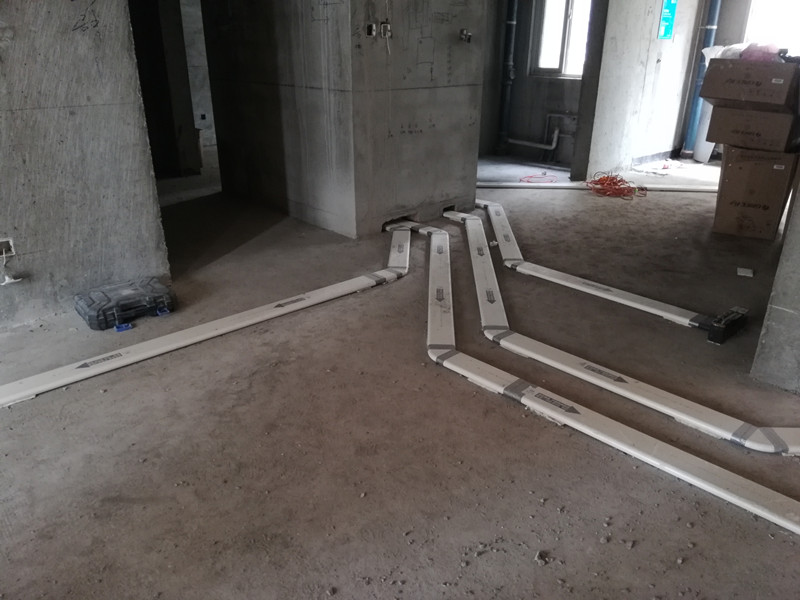

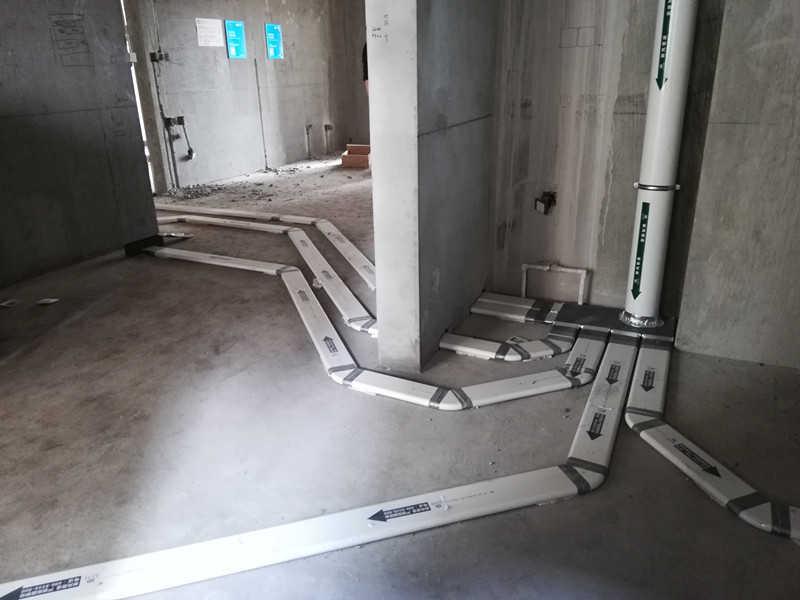

送(回)风系统组成:客厅、餐厅设置3个送风口,卧室房间分别各设置1个送风口;回(排)风系统及走廊区域集中排风,在走廊区域设置2个排风口,其中有间卧室以后改为衣帽间使用,故设1个排风口。


新风系统特点和效果:

1、气流组织好、新风充满房间---地送顶回(排)系统可以使新风均匀充满每个房间,室内污浊空气通过房门底部缝隙排出,然后经集中排风排向室外,实现室内空气有效置换。

2、结构安全性高---整个新风系统共开了2个Φ110孔洞,其余的均为Φ75孔洞,保证了结构安全性。


3、新风主机配套HEPA高效过滤芯,有效祛除PM2.5,净化空气。

4、不开门窗即可通风换气,室内空气四季清新,有效隔绝室外噪音。

5、由于采用顶送风形式,在风压与排风速度过大时,容易引起噪音,因此我们采用了静压分风箱及Φ75mm的PE风管,这样就大大的降低了出风口的噪音,经现场实地观察在未做吊顶封装情况下也几乎没有风噪。
