中海铂宫

中海铂宫案例说明

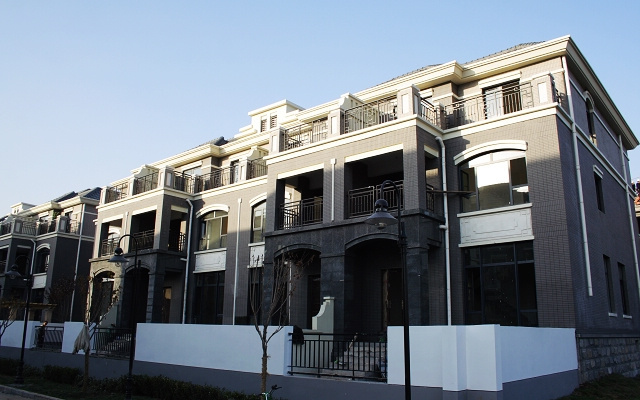

项目楼盘：中海铂宫

户型面积：530㎡

安装内容：新风系统

简述：新风系统采用顶送顶回全热回收中央新风除霾净化换气系统。

新风系统方案定制过程：

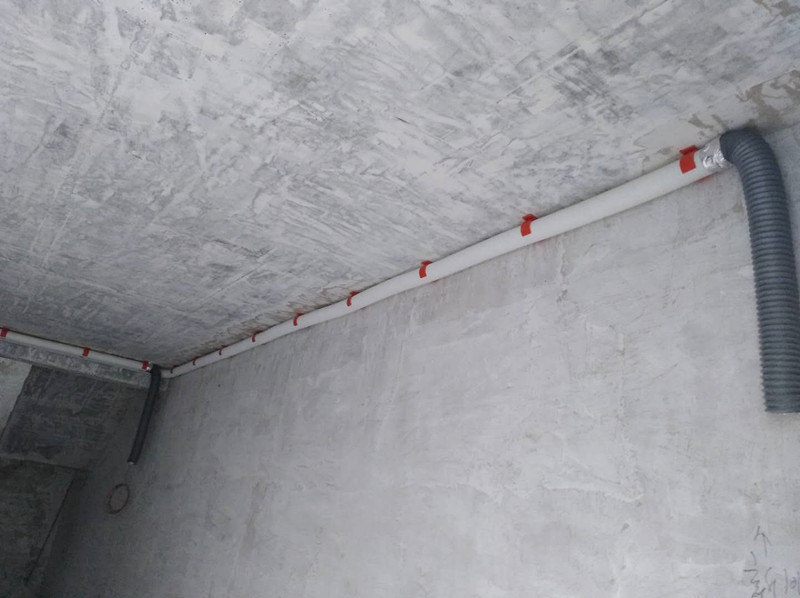

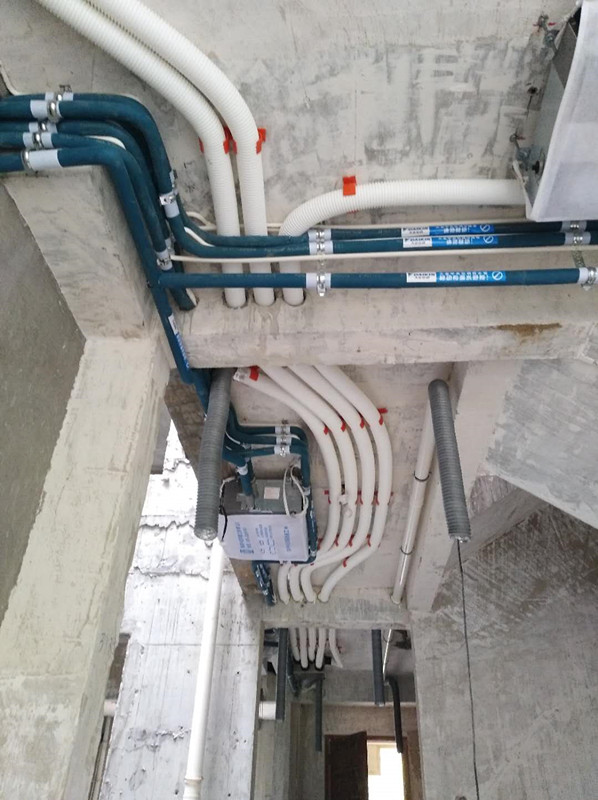

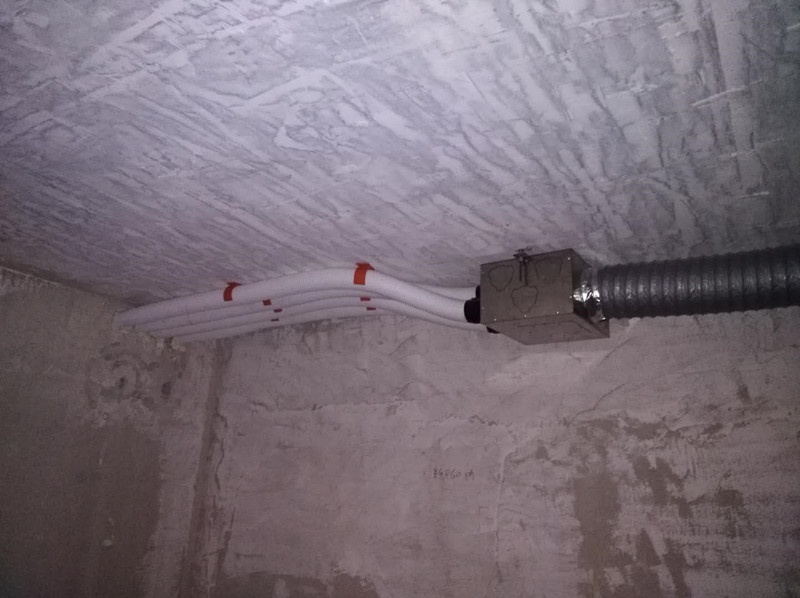

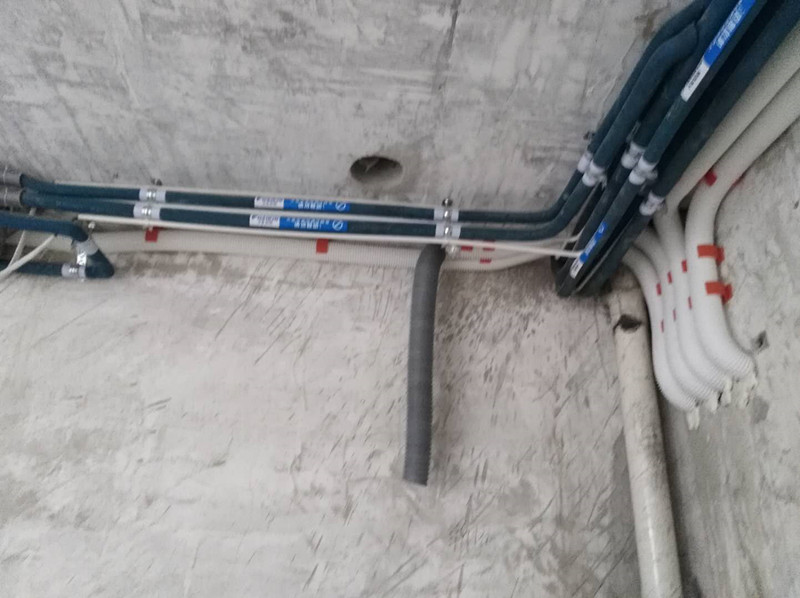

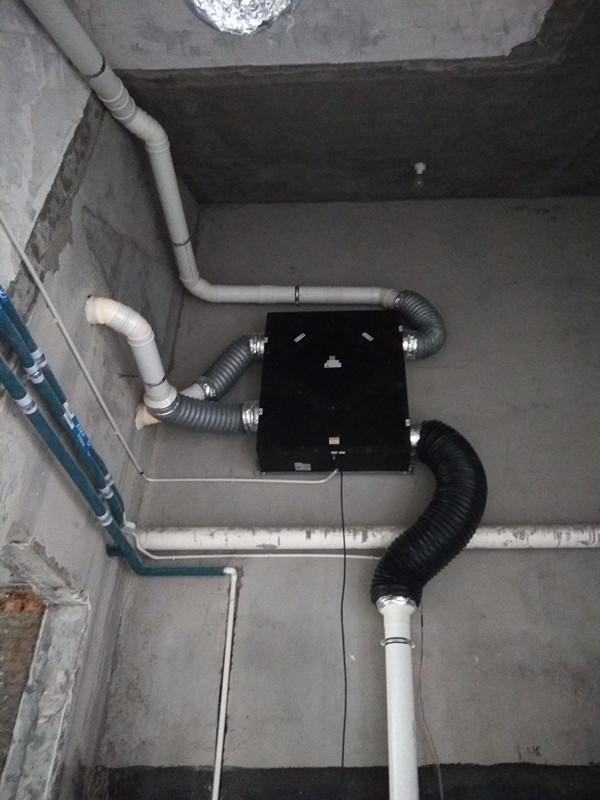

中海铂宫户型总共为四层，负一层功能区为车库、储藏室、影音室60 m²，保姆间10.8 m²，总面积为128 m²。由于同层但高差较大，故选用一台300m³/h风量的设备采用顶送顶回的系统形式。主机吊装在车库顶，将静压箱放在储藏室在影音室设置4个送风口，在保姆间设置1个送风口，并在储藏间设置一个回风口除潮除湿。在走廊采用集中回风方式设置两个回风口。

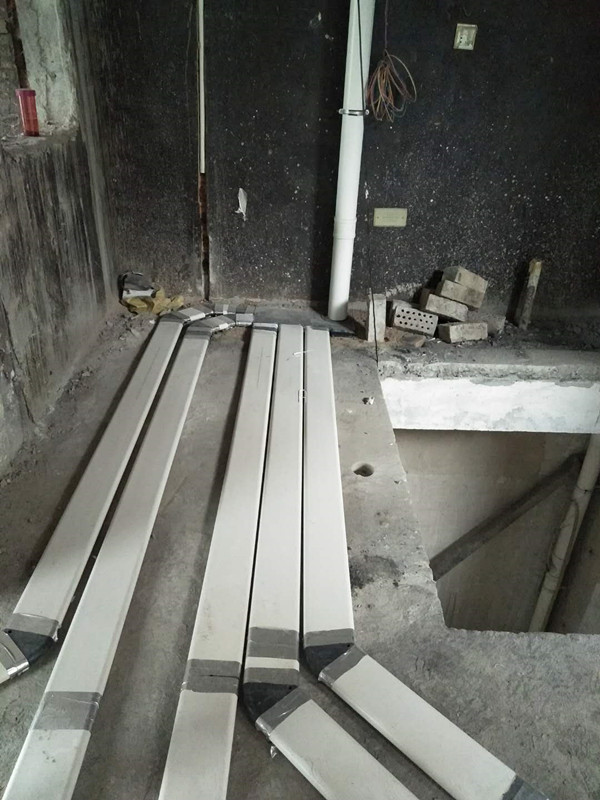

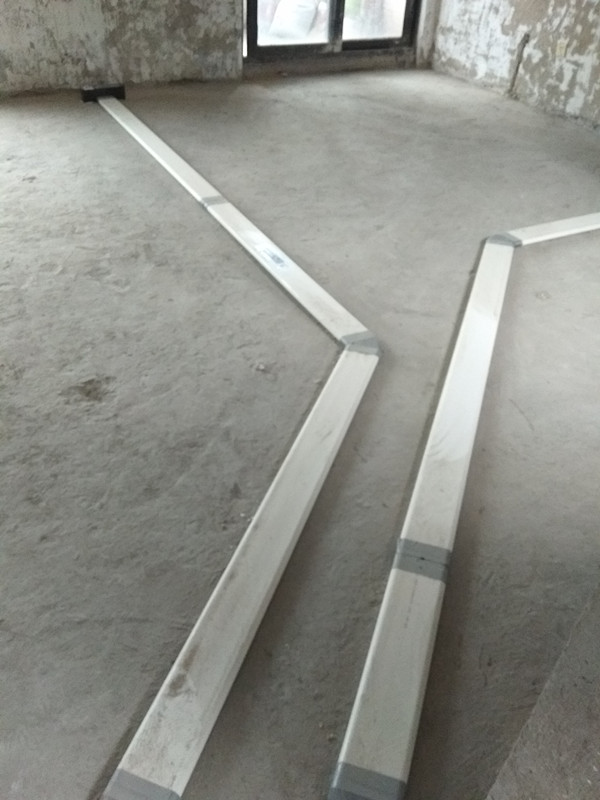

一层功能区为厨房、小餐厅挑空至二层10 m²、大餐厅无挑空11 m²、老人房12.8 m²、客厅22.4 m²，总面积为136 m²。一层可取风位置为厨房。二层功能区为主卧25.5 m²、客卧12.6 m²、钢琴房4.2 m²，总面积为131.5 m² 。二层无法找到合适的取风位置。故一层和二层共选用一台500m³/h风量的设备采用穿层的方式，一层为顶送顶回，二层为地送顶回。一层小餐厅为挑空故设置2个送风口，大餐厅设置1个送风口，老人房1个送风口，客厅两个送风口，共6个送风口，在走廊采用集中回风方式设置3个回风口。一楼送风立管在门厅穿层至二层客卧，倒扣地送分风箱。二层客卧放置1个送风口，主卧放置2个送风口，钢琴房放置1个送风口，共4个送风口，在走廊采用集中回风方式设置2个回风口。

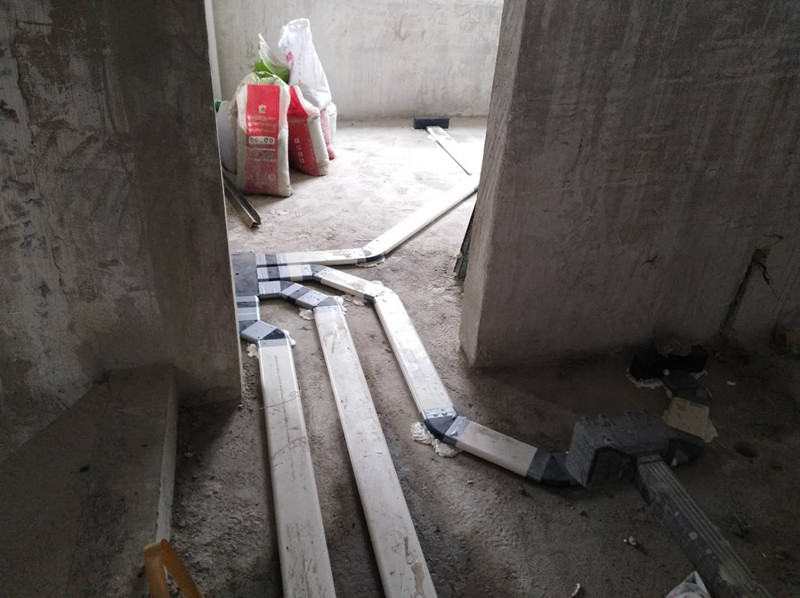

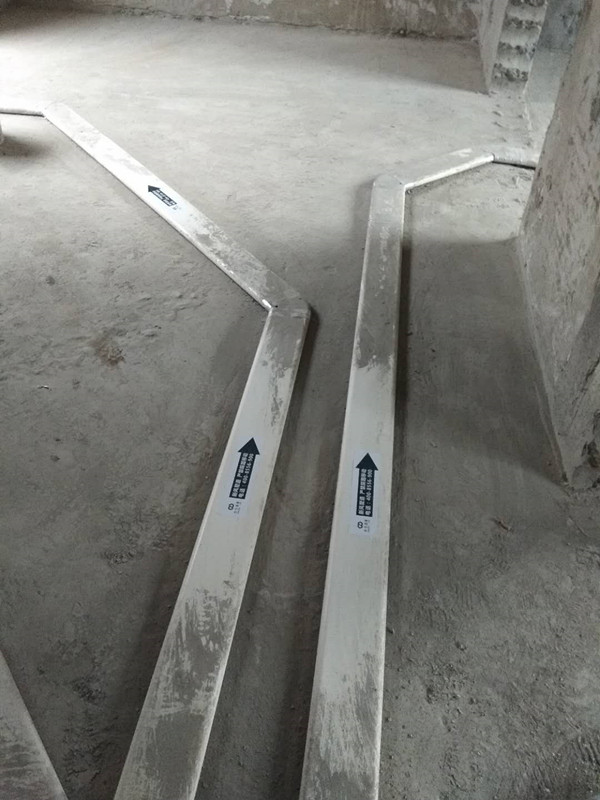

三层功能区为儿童卧室带客厅26.4 m²、茶室10.6 m²、书房10.2 m²、健身房12.2 m²，总面积为140 m²。因三层为顶楼，顶面设计较为复杂，故选用一台300m³/h风量的设备采用地送顶回的系统形式，地送顶回方式气流组织好且对吊顶装饰影响小。主机吊装在客卫顶部，儿童卧室带客厅设置2个送风口，茶室设置1个送风口，书房设置1个送风口，健身房设置1个送风口。在走廊采用集中式回风方式设置2个回风口。

综合以上，四层别墅只吊装三台设备，采用顶地送结合的方式。整栋楼的回风风量为送风风量的百分之七十五，保证整栋楼正压送风，达到除霾增氧的效果。
