和众曲江城阅

和众曲江城阅案例说明

项目楼盘：和众曲江城阅

户型面积：180 m²

简述：新风系统采用地送顶回全热回收中央新风除霾净化换气系统。


新风系统方案定制过程：

系统选型：户型为4室2厅180m²跃层。常规设计可选一台500风量新风主机为全屋输送新风，但是由于户型上下两层是错层布局，一层房间的正上方属于另一户，且业主的装修方案使得楼上楼下基本是动静分离，因此最终确定选用两套300风量地送顶回新风系统分层控制。

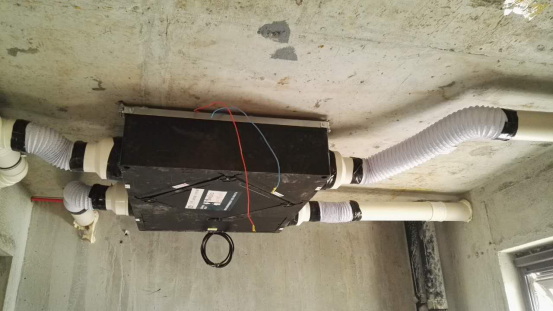

主机及主送风管位置的确定：配合业主装修方案，最终确定一层新风主机吊装于厨房外阳台吊顶内，二层新风主机吊装于卫生间吊顶内。二层卫生间内由于风井及排水管路占据大量空间，不宜设置主送风立管，因此方案将主送风立管移至卫生间隔壁卧室衣柜转角处，并做消音降噪处理。

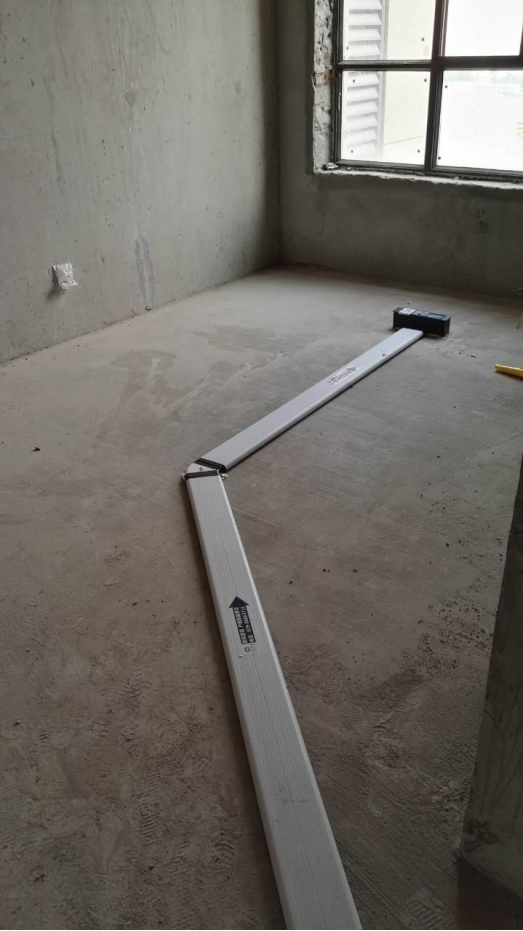

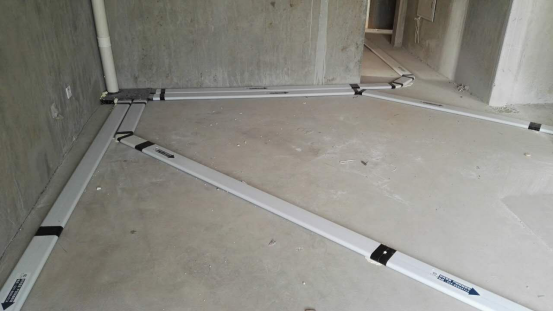

送（回）风系统组成：一层客厅及二层主卧各设置2个送风口，餐厅和其余房间分别各设置一个送风口；回（排）风系统为公共区域集中排风，在公共区域门廊和楼梯间共设置4个排风口。


新风系统特点和效果：

1、气流组织好、新风充满房间---地送顶回（排）系统可以使新风均匀充满每个房间，室内污浊空气通过房门底部缝隙排出，然后经集中排风排向室外，实现室内空气有效置换。

2、结构安全性高---两套新风系统仅在墙上开了3个Φ120孔洞，保证了结构安全性。

3、新风主机配套HEPA高效过滤芯，有效祛除PM2.5，净化空气。

4、不开门窗即可通风换气，室内空气四季清新，有效隔绝室外噪音。

5、与装修、空调方案充分配合，在主机位置、管路走向、新风效果和装修效果之间找到最佳综合平衡。
